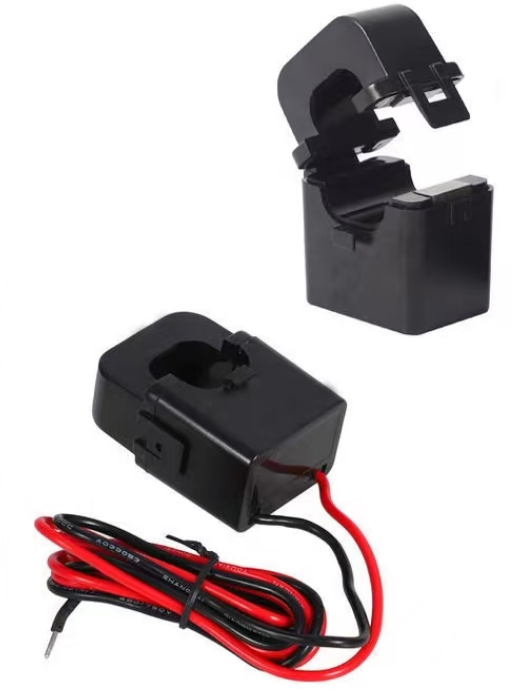

CYCT-97系列开合电流互感器
发布时间: 2025-01-05 15:41

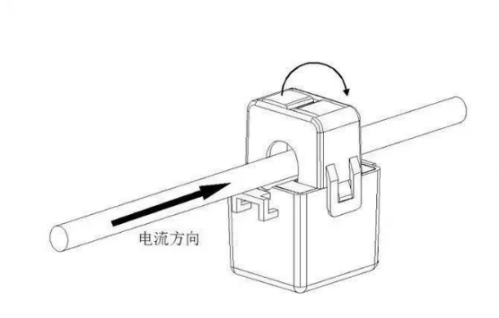

开合式互感器，是在传统互感器的基础上改进而来，可在不停电、不断线的状态下快速安装、拆卸，操作简便。
●应用：适用于电参数测量、电气设备信号的采集、继电保护；适用于照明设备、电机、电力装置等设备的电力需求侧管理；
●注意：使用时，严禁二次开路，否则，易产生高电压；使用时，必须保证铁芯端面干净无杂质，可用干绸布擦拭（严禁沾酒精和水，否则，会影响产品精度；
●特点：卡扣结构、一致性好；采用高导磁硅钢或铁氧体磁芯，线性度好、灵敏度高 ；稳定性好，重量轻，方便安装 ；
●规格选择（MA、1A、5A输出）
主要参数

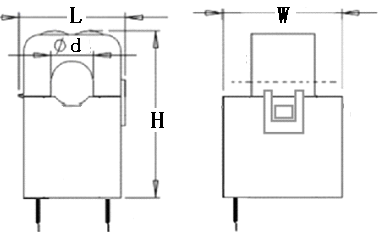

规格型号 | 额定输入 | 额定输出 | 额定负荷 | 精度等级 | 线性范围 | 引线长度 | 外形尺寸(mm) |
Φd | L | W | H |
CYCT97C1 | 1A～75A | 0-25MA | 0.1VA | 0.2、0.5 | ≥1.1或1.2倍或1.5倍额定 | 常规1米；或咨询客服。 | 10 | 29 | 26 | 40 |
CYCT97C2 | 1A-100A | 0-50MA | 0.1VA | 16 | 36 | 32 | 46 |
CYCT97C3 | 30～200A | 1A | 0.1VA | 0.5%、1% | 24 | 51.5 | 33 | 65 |
100～400A | 5A | 1VA |
CYCT97C4 | 50～400A | 1A | 0.1VA | 0.5% | 36 | 67 | 42 | 85 |
100～600A | 5A | 1VA | 0.5%、1% |
CYCT97C5 | 200～1000A | 1A | 0.1VA | 0.5% | 50 | 87.5 | 48 | 114 |
400～1600A | 5A | 1VA |
