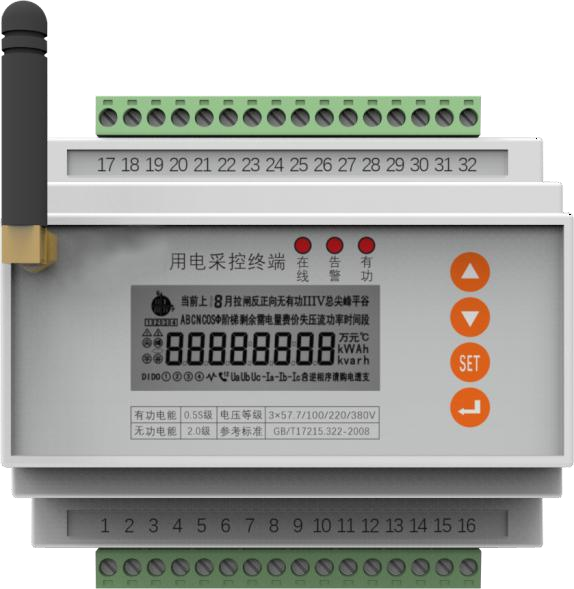

三相电参数采集终端
    发布时间: 2025-01-09 17:11

产品特点

*标准 DIN35 导轨安装方式

*4 路开关量输入,2 路继电器输出

*4 路线缆测温,1 路剩余电流监测

*LCD 液晶显示,可同时显示多通道测量参数,方便直观

*支持监测三相回路用电电压、电流、功率等用 电参数和有功电能、无功电能等电能参数

*支持 485 有线、LoRa 局域无线、4G 无线多种通讯方式

*支持 Modbus、DL/T645-2007、MQTT 通讯协议

*安装便捷,接线方式灵活,可选择多种规格互感器接入。 即适合新建项目的用电采集,也可用于配电系统改造,、 适合各大型商业综合体、公建、工业企业及住宅等场景 下的配电系统改造、能耗采集、智慧用电等应用。


三相电参数采集终端

产品功能

实时测量

电压、频率、电压序分量,电流、电流序分量、有/无功功率、视在功率、功率因



电能计量

分相、合相双向有功电能,分相、合相双向无功电能、四象限无功电能,分相、合相视在电能

复费率正向/反向有功、无功电度、四象限无功电度

复费率

最多支持 4 个时区,4 个日时段,每个日时段支持 16 个时段;最多支持尖、峰、平、谷四种费率



电能质量

2-31 次谐波含有率,总、奇次、偶次谐波畸变率,三相电压、电流负序、零序不平衡度

三相电压波峰系数,电话谐波因数,三相电流 K 系数,系统频率偏差



通讯功能

标配 1 路 RS485,支持 Modbus-RTU 或 DL/T-645 2007 协议

可选配 LoRa、4G 等无线通讯,支持 Modbus-RTU 或 MQTT JSON 协议,支持主动上送



开关量

可选陪最多支持 4 路有源节点开关量输入,可作为开关状态监测,智慧用电应用时仅支持 2 路。

可选陪最多支持 2 路开关量输出,可作为远程遥控出口或本地越限告警出口,智慧用电应用时仅支持 1 路。



越限告警

8级越限告警功能,能够实现对电力参数、遥信量进行监控,满足条件时产生告警

可与开出关联进行告警出口联动

事件记录

具有 16 条 SOE 记录功能,包含开关变位、遥控、越限告警等,并带时标记录



电流输入

标配5A电流输入

支持多种规格外置 CT 互感器可选择定制 5A、100A、200A、400A、600A 外置互感器



在线监测

可选陪 4 路线缆测温

可选配 1 路剩余电流监测

技术参数

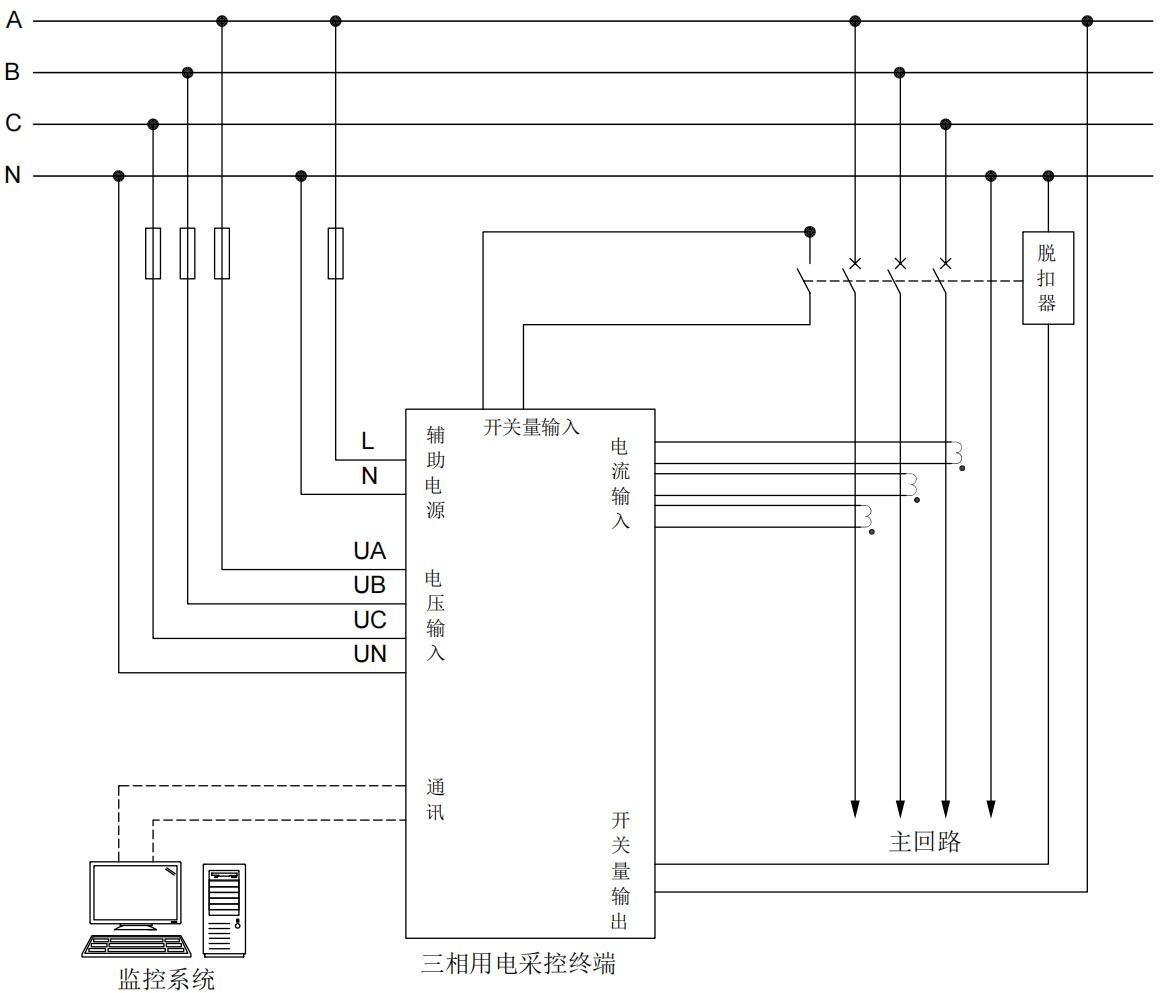

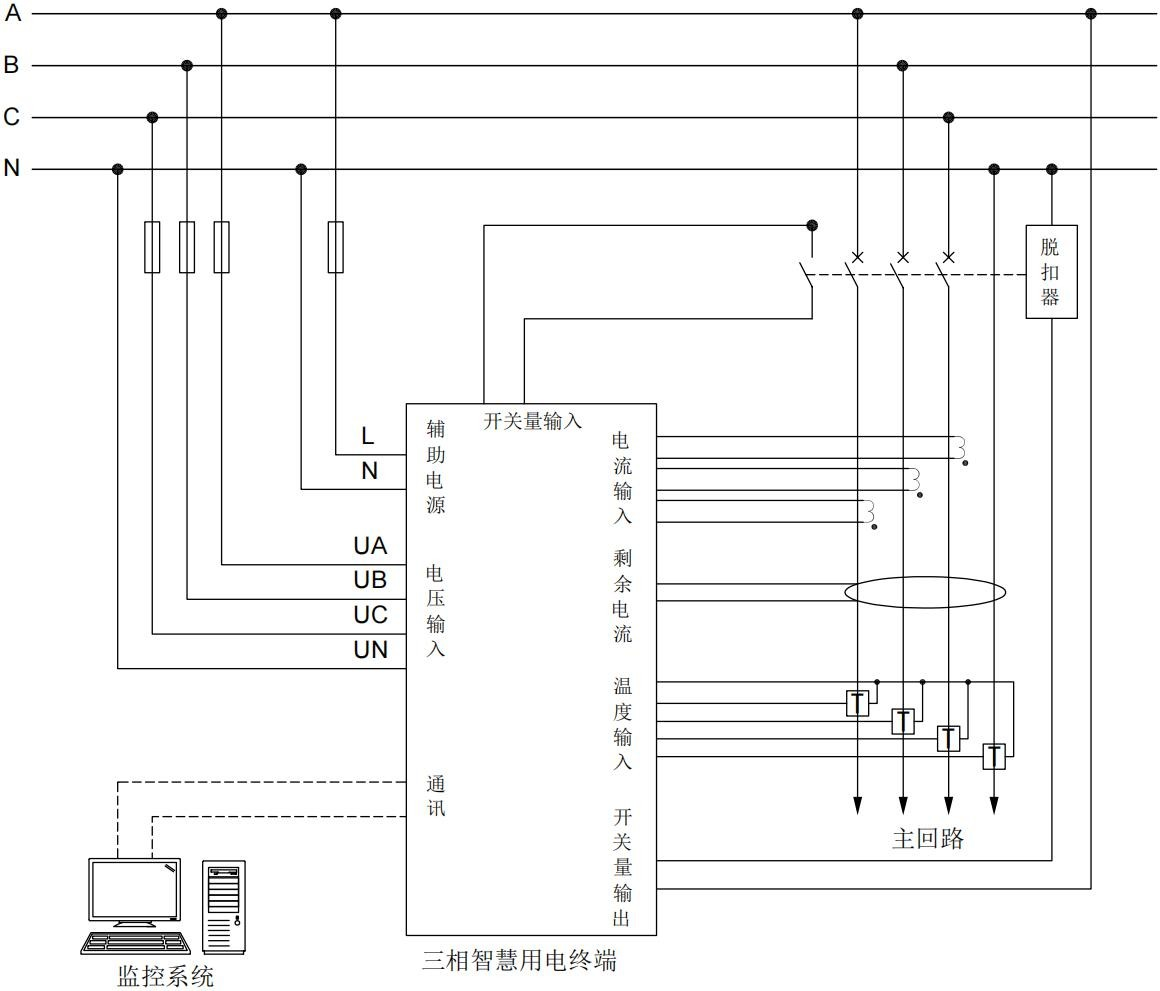

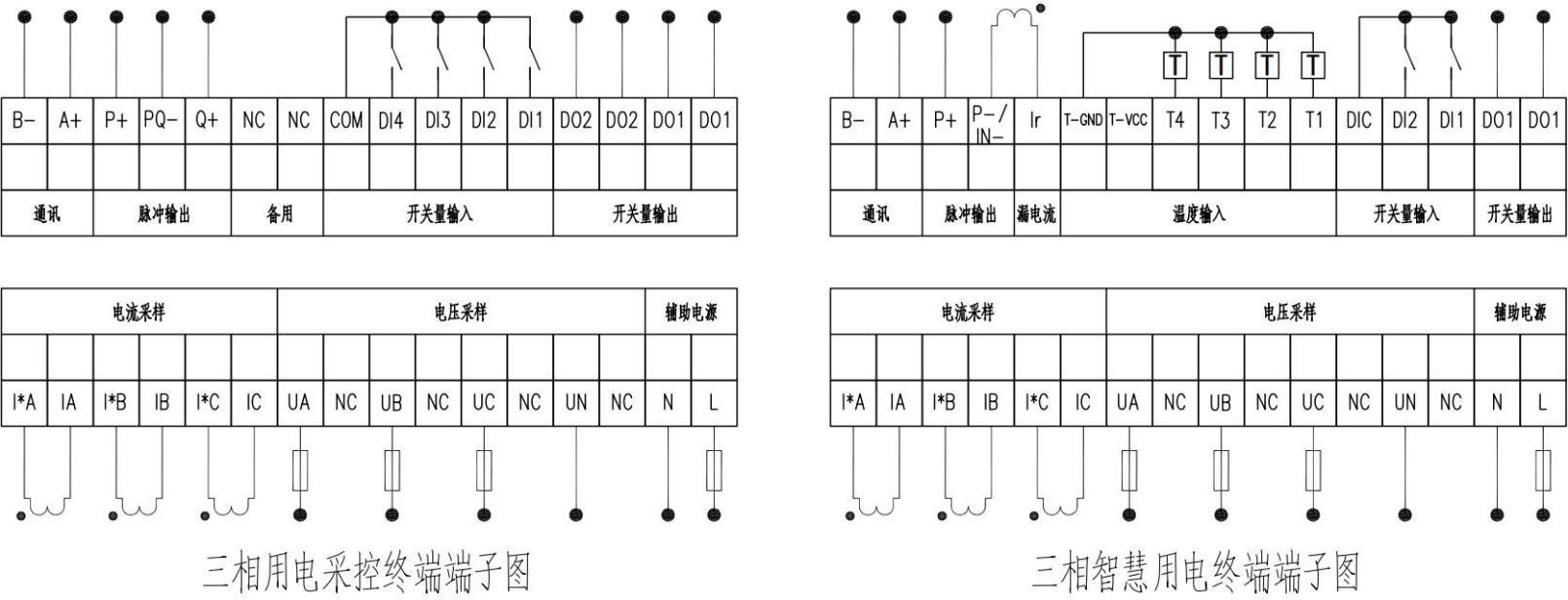

接线方式

三相三线、三相四线

精度等级

U、I:0.2 级,P、Q、PF:0.5 级,F: ±0.01Hz,有功电能:0.5S 级/1.0 级,无功电能:2 级



电压参数

额定电压

3X100V、3×380V 、3X57.7/100V、3×220/380V

频率范围

45-65HZ

过载能力

1.2Un(连续);2Un(允许 10s)

测量范围

10V~1.2Un



电流参数

额定电流

1.5(6)A,外置开口互感器最大电流 600A

测量范围

5%Ib~Imax

过载能力

1.2In(连续);20In(允许 1s)

剩余电流

1A

工作电源

电压范围

AC/DC 88V~260V(380V 输入需定制)

功率消耗

<2.5W,5VA

开关量输入

输入形式

无源干节点,内部 12VDC

隔离电压

2500Vac rms



开关量输出

输出形式

机械式触点

开关电压

250V AC,30VDC

开关电流

5A

线圈耐压

2500Vac rms





通讯接口

接口形式

半双工,光隔离,RS485 接口

通讯协议

Modbus-RTU、DL/T 645

地址范围

1~247,0 广播地址,255 通配地址



波特率

2400~19200bps

无线通讯

Lora 视距不小于 500 米

默认 9600bps



环境条件

工作温度

-20℃~70℃

贮存温度

-40℃~70℃

工作湿度

0~95%不结露

大气压力

86kPa~106kPa
