1、简介

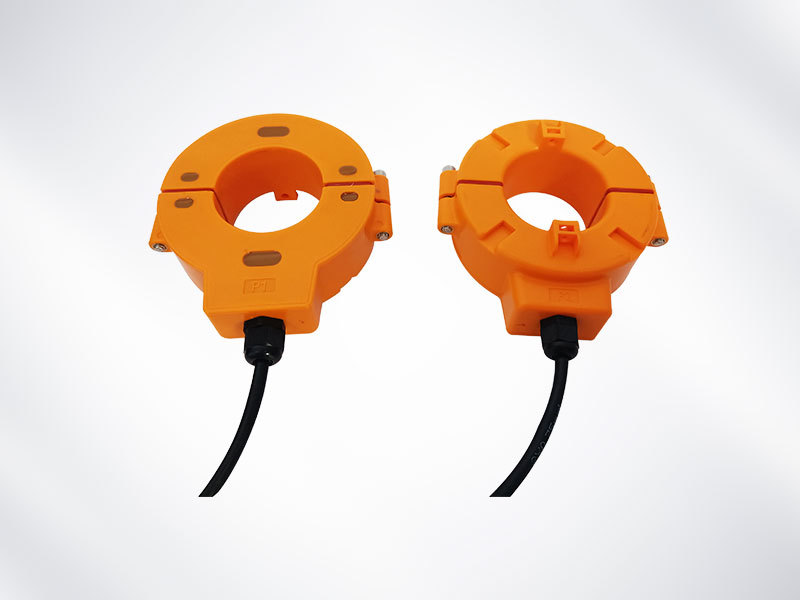

CYTX系列RS485电流互感器是高度集成化的针对单路电流参数测量应用的产品，准确测量单路电流（真有效值测量），RS-485 通讯接口，具有极优的性价比。

   可广泛应用于电力、通信、铁路、交通、环保、石化、钢铁等行业中，用于监测设备的电流和电量消耗情况及配电网和企业中单相电能的计量与监测。

2、功能特点

2.1：采集单路电流参数

2.2：采用专用测量芯片，交流真有效值测量方式，测量精度高

2.3：通信规约采用标准 Modbus-RTU 方式，兼容性好，方便编程

2.4：带 ESD 保护电路的 RS-485 通信接口

2.5：宽工作电压 DC10～30V，并具防接反保护功能，接反电源不会损坏模块

2.6：采用工业级芯片，内置看门狗，并具有完善的抗干扰措施，保证可靠性

2.7：带 LED 指示工作状态，便于现场安装调试

3、技术参数

3.1单相交流输入

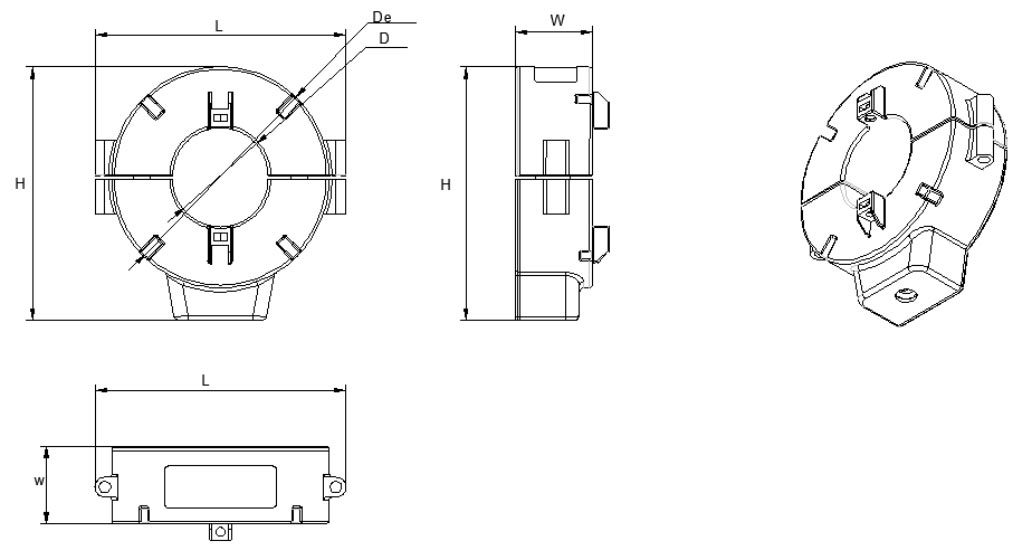

1)电流量程： 10~2000A，交流电流，任意指定具体量程（量程不同，尺寸不同）

2)信号处理：采用专用测量芯片，24 位 AD 采样；

3)过载能力：1.2 倍量程可持续；瞬间(<10 周波)电流 3 倍量程不损坏；

4)输入阻抗：电流输入信号满量程取样电压≤200mVrms；

3.2通讯接口

1)接口类型： RS-485 接口。

2)通讯规约： MODBUS-RTU 标准规约；

3) 数据格式：可软件设置，“n,8,1”、 “e,8,1”、 “o,8,1”、 “n,8,2”；

4) 通讯速率：可设置 1200、2400、4800、9600、19200、38400Bps；

3.3测量输出数据   电流，见Mdobus 数据寄存器列表

3.4测量精度     电流：±0.2%FS；

3.5隔离

DC 供电电源、RS-485 接口出、二次 mA 电流输入间为共地，与互感器一次电流输入之间相互隔离；隔离耐压 2500VDC；

3.6电源   DC+10～30V；

3.7工作环境

1) 工作温度：-20～+70℃；存放温度：-40～+85℃；

2) 相对湿度：5～95%，无结露（在 40℃下）；

3) 海拔高度：0～3000 米；

4) 环境：无爆炸、腐蚀气体及导电尘埃，无显著摇动、振动和冲击的场所；

3.8温度漂移：≤50ppm/℃；
