水资源采集终端
    发布时间: 2025-01-08 23:00

CYWL-SZY型远程智能测控终端(RTU)是我司采用基于最新一代蜂窝物联网通讯技术与移动互联网技术研制的面向水资源管理、智慧水务、智慧农业等行业应用所使用的数据采集传输设备（以下简称“终端”），终端可与管网流量压力感知层的计量仪表、压力仪表、控制阀门等产品组成智能管网监控系统，蜂窝物联网通讯与互联网构建数据传输层，云服务器、云平台进行大数据汇总分析与运维调度来构建系统决策层。

终端集用水计量、流量监测、压力监测、远程无线通讯、近场蓝牙通讯和监控于一体，具有计量测量精准、运行功耗低、多供电方式、远程及现场双重通信、安装维护成本低、启闭阀门速度快，电子控制盒防水性能优越、手动应急开关及开启装置、现场施工方便、抗干扰能力强等特点。

终端各项参数符合国标水资源管理《SZY206-2016》、CJ/T 188-2004《户用计量仪表

数据传输技术条件》、YD/T 1208-2002《800MHz CDMA 蜂窝移动通信网无线智能网

（WIN）阶段 1：接口技术要求》、YD/T1214-2006《900MHz/1800Mhz TDMA 数字蜂窝

移动通信通用分组无线业务（GPRS）设备技术要求：移动台》、蓝牙 4.0 规范《Bluetooth

Core Specification Version 4.0 》等技术要求。

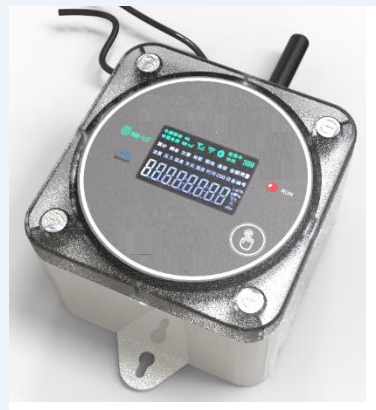

水资源采集终端

流量统计、压力监测及数据存储功能

1）终端可接入远传水表、流量计等设备，统计管网流量。累计流量可精确到 0.1m³， 瞬时流量可精确到 0.1m³/S。

2）终端具有存储当前累计用量和历史用量功能，即上 7 日的日累计用量、上 12 月的月 累计用量和上 6 年的年累计用量等。

3）终端具有存储历史曲线数据功能，最大存储上 30 天的 5 分钟数据曲线。

模拟量采集功能

1） 终端可接入 3 路 4-20mA 接口仪表。

2） 终端可接入压力变送器监测管网压力。

3） 终端可接入温度变送器监测供水温度。

IO 采集控制功能

4） 终端可采集 2 路 DI 输入信号。

5） 终端可控制 2 路 DO 输出信号。

多种供电方式

终端微功耗运行设计，可用内置大容量电池供电方式，无需外接电源。

可接入市电供电，长链接运行。

可接入太阳能供电，内置辅助电池，多种工作模式

通信功能

1）终端具备 4G/NBIOT 通信接口，可与基站组成远程无线通讯网络。

2）终端具备蓝牙 4.0 通讯接口，可借助手机进行参数读取设置，也可与手机构成基于移 动互联网的物联网监控系统。

3）通信规约符合水资源管理《SZY206- 2016》。

4）无线网络支持双向通信，定时主动上报用量（上报周期可设置）、表计、阀门状态等信息。

5）支持对接水资源管理平台、电信《AEP 物联网平台》，移动《OneNet 物联网平台》，TCP/UDP 通信方式对接私有平台。

主动上报功能

1）终端根据设置的上报周期主动向平台上报数据，上报间隔最小 1 小时，包含流量信 息、压力信息、阀门状态及电池电压等。

2）终端异常掉电（比如电池被非法卸掉）上报一次数据。
