1.1 概述

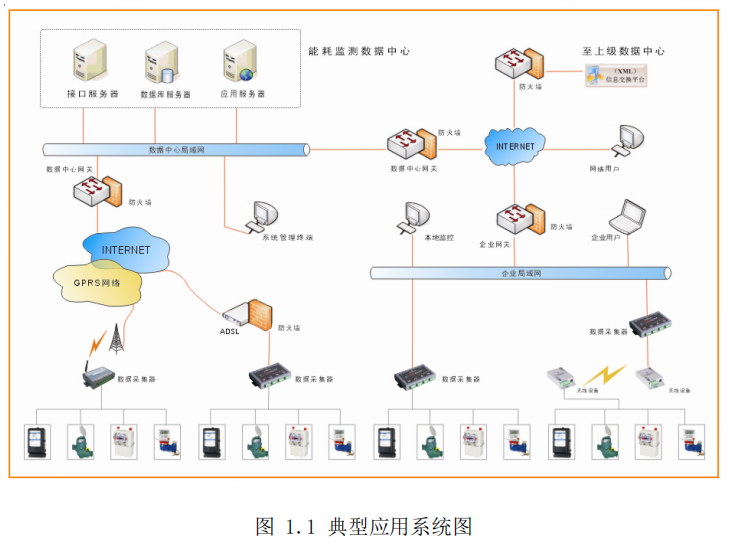

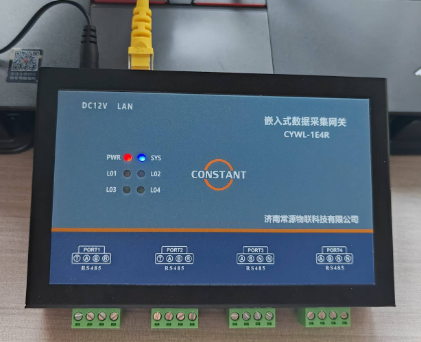

CYWL-1E4R 是专门针对国家机关办公建筑和大型公共建筑以及节约型高校节能 监管体系建设的市场需求而设计的一款水、电、气、冷、热量一体化能耗数据采 集器。CYWL-1E4R 具备 1 个以太网上传接口、大容量存储介质、4 个 RS485 接口、 1 个 RS232 接口等，还具备协议在线自定义等功能，以实现针对基于 RS485 总线 的各种不同通信协议设备的数据采集、历史存储、远程传输，并具备一定的数据 分析处理、故障定位和报警等功能。CYWL-1E4R 支持多达 128 个(仪表)设备； 每 个 RS485 串口均支持 Modbus-RTU 协议、多功能电能表通信规约 DL/T 645—1997、 CJ/T 188-2004 户用计量仪表数据传输技术条件等规定的通信协议，且可独立配 置； 支持同时与 4 个服务器间的通信；支持 3 个月以上历史数据的保存。 CYWL-1E4R 按照工业级产品的要求设计，功能符合国家机关办公建筑和大型公共 建筑可再生 能源能耗监测系统技术导则的要求。

1.2 特性

1.2.1 强大的硬件

高速的 ARM9 处理器； 10/100M 自适应以太网接口，2KV 电磁隔离； 支持静态或动态 IP 获取； 独立的 Console 串口，RS232 电平； 4 个 RS-485 工作串口，15KV ESD 保护； RS-485 工作串口的波特率： 1200~115200bps； RS-485 工作串口的校验为： 无，奇、偶可设定； RS-485 工作串口的数据位： 7、8、9 可设定； 高精度 RTC； 内嵌大容量存储介质(2GB)，支持 FAT16、FAT32 文件系统； 内置硬件看门狗； 蜂鸣器报警提示； 硬件恢复缺省网络参数； 电压范围 9V～24V 直流； 系统功耗低，全速允许功耗小于 8W； 工作温度：-20～70℃； 湿度：5% - 95% RH，无凝露； 坚固的金属外壳； 专为工业环境设计，提供轨道附件（DIN rail ）；

1.2.2 完善的功能

自动恢复网络连接，建立可靠的 TCP 连接； 支持同时与 4 个服务器连接和通信的功能； RS485 串口波特率可设置为 1200~115200bps 之间的常用值； 支持对多种类型用能计量装置的数据采集，包括电能表（含单相电能表、三 相电能表、多功能电能表）、电力监测仪、电量计测模块，水表、燃气表、 冷热量计、流量计等； 支持多种仪表通信协议，包括 Modbus-RTU 协议、多功能电能表通信规约 DL/T  645—1997、CJ/T 188-2004 协议等； 支持 128 台 800 个采集点； 支持根据数据中心命令采集和主动定时采集两种数据采集模式，且采集周期可 从 1 分钟至 2 小时灵活配置； 2GB 专用存储空间支持至少 1 年以上的用能数据备份； 支持断点续传功能，由于传输网络故障等因素未能及时将采集的能耗数据定时 远传，待传输网络恢复正常后数据采集器可将采集的历史能耗数据实现断点续 传； 支持对数据采集系统故障的定位和诊断，并支持向数据中心上报故障信息的功 能； 配套可视化的数据服务与管理软件； 支持软件升级； 除上述功能外，还符合《国家机关办公建筑和大型公共建筑能耗监测系统》 技术导则对数据采集器的其他功能要求。

1.2.3 灵活的配置方式

可通过 WEB 浏览器配置系统和运行参数； 可通过超级终端通过独立的 Console 串口配置系统和运行参数； 可通过 数据采集管理软件配置系统和运行参数；
