技术指标

◆功耗：<1W

◆输入电压：185——265VAC

◆控温精度：±1℃ （25℃）

◆工作环境温度：0—45℃

◆通信协议：Lora，Modbus-RTU协议

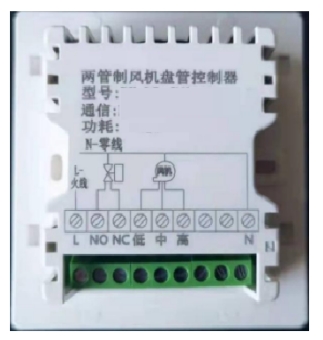

安装接线

★请严格按照接线图进行接线

★安装时不要用力拉扯排线，防止排线损坏

★安装过程中避免用力过猛或用硬物撞击、划伤外壳及液晶屏

★安装过程中注意不要磕碰电路板元器件

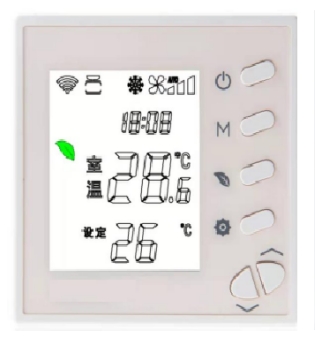

按键操作

（1）开关机键:开/关机

开机，温控器按照关机前的工作模式和网络设置的开机温度模式自动运行；开机后可查询温控器ID。开机状态下如果校时成功，温控器显示时间。

关机，关闭温控器，关闭风机和水阀，停止使用空调，温控器保持通讯在线状态。

注意：温控器断电再上电，温控器自动进行以下步骤：

自检并显示当前工作模式、室温和设定温度（通风模式不显示设定温度）。

自动联网，联网成功后显示信号强度，温控器ID（大约3-5秒）；

联网成功后温控器向网关获取系统时钟，如成功则显示时钟信息。

当前温控器设定温度为节能温度则显示节能环保表示。

（2）风速键：调节风速

调节风速在低中高三挡和自动风速循环切换。

（3）设置键：网络注册

设置键用于工程配置，用户请勿操作，防止改变原有配置参数造成温控器无法正常使用。

（4）模式键：设定工作模式

短按模式键进入模式选择界面，选中模式图标闪烁，5秒无按键操作温控器自动确认选中的工作模式，或在在模式图标闪烁时按开关机键进入选中的工作模式。制冷和制热模式时，水阀状态由温控器自动控制，风速为默认风速，可风速键调节，选择自动风速时由温控器自动控制；通风模式下，关闭水阀，风速为默认风速，可风速键调节。

温控器进入不同的工作模式，自动执行默认的设置参数，如制热模式下节能温度20℃（可以通过网络修改），制冷模式下节能温度26℃（可以通过网络修改）,通风模式下风速为3档。

（5）调节键：调整温度、风速

制冷模式下：单击上键设定温度增加1℃，单击下键设定温度降低1℃，设定温度范围16℃--30℃（可由网络设定）。

制热模式下：单击上键设定温度增加1℃，单击下键设定温度降低1℃，设定温度范围16℃--30℃（可由网络设定）。

通风模式下：单击上键风速增加一档，单击下键风速降低1档。

注意：本地无法操作时，请确认温控器是否被远程锁定。
